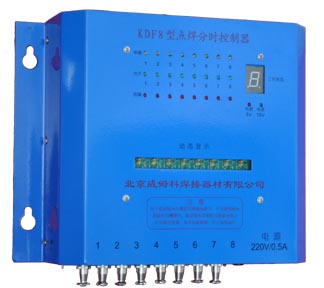

KDF8型点焊分时控制器 大家知道，点焊工艺存在下列三个特点： 一是焊接电流很大，动辄几千安培、上万安培，折合成原边电流往往是几十安培、乃至几百安培。 二是焊接时间非常短暂，一般为几十毫秒或几百毫秒。 三是相对于焊接时间，其辅助工作时间很长，一般为几秒钟，是焊接时间的几倍乃至几十倍。 由于点焊机上电焊接时电流很大（几十至几百安），往往会造成电力变压器超负荷运行，并导致较大的电压跌落。如果同时有多台点焊机同时上电，将会对电网造成极大的冲击，致使电力变压器和相应的配电设备无法正常运转，最终导致点焊机和其它用电设备工作失常，焊接工作无法进行、焊接质量无法得到保证。 为了解决多台点焊机同时工作造成的电力变压器过负荷问题，多数用户的解决方法是加大电力变压器的容量，使多台焊机工作时的容量与变压器的容量相匹配。这种方法虽然有效，但存在下述三个方面的缺陷： 一是设备投资大，需要更换大容量的电力变压器，除了设备投资以外还要支出一笔不菲的增容费和设备安装、改造费用； 二是电力变压器的空载损耗费用会大幅度增加，由于点焊机是一种焊接时间非常短暂的焊接设备，大部分时间处于掉电状态，而此时用户仍然要支付高额的电力变压器空载损耗费用； 三是当用户焊接设备的总容量发生变化时，要多次改变供电设备的容量，这无论从经济角度还是从技术角度来看，都是不可行的。
KDF8型点焊分时控制器可以在不增加电力变压器容量的情况下，只需少量投资就可以解决供电能力偏小而焊机总容量过大的矛盾。该控制器利用点焊过程中上电时间相对较短这一特点，使8台焊机协调工作、错开运行、轮流上电，确保每一时刻只有一台焊机处于上电焊接状态，而其他焊机处于辅助工作状态，从而避免了多台焊机同时上电而对供电设备造成的过大冲击。 使用KDF8型点焊分时控制器时，应将受控的点焊控制器通过导线连接到该分时控制器。当某台点焊机完成预压而欲进入焊接程序段时，向KDF8发出申请信号，KDF8将对所有申请信号按照申请的先后顺序进行排队处理，并在前一台焊机结束上电焊接状态而进入保持程序段时对后一台焊机的申请作出回应，允许其进入焊接程序段，直到该焊机进入保持状态后再允许另一台焊机上电焊接，并周而复始地循环下去。 由于点焊工艺中辅助工作的时间较长，而焊接时间很短，因而发出焊接申请信号的焊机几乎无须等待，焊机的操作者也不会感到等待时间的存在。 KDF8型点焊分时控制器最多可以控制8台点焊机。对于连接到KDF8的点焊机，可以随时通过开关切断与KDF8的连接而独立工作。 当用户点焊机数量较多时，应将焊机分别连接到电源的三相上，以保持三相平衡，并用三台KDF8分别进行控制。当用户在三相电源上连接24台点焊机、并使用KDF8点焊分时控制器时，其对电力变压器的容量要求只相当于3台点焊机的容量要求。该容量是指24台联网点焊机中容量最大的3台点焊机的额定容量。 该控制器应与我公司生产的带有网络接口的各种型号的点焊控制器配合使用。 尺寸：宽320mm 高240mm 厚80mm 重量：2.1kg 电源：220V/20W
|
||
|
|
||
|
